Gerilebilir Kumaş Nasıl Kurulur: Adım Adım Kılavuzun Tamamı

Gerilebilir Kumaş Nasıl Kurulur: Doğrudan Cevap

Gerilebilir kumaşın takılması - özellikle PVC çekme kumaşı — yapılandırılmış bir sıra gerektirir: saha hazırlığı, çerçeve montajı, kumaşın açılması ve konumlandırılması, kenar gerdirme ve son sabitleme. Süreç sadece malzemenin sıkı bir şekilde çekilmesinden ibaret değildir; deformasyonu, sarkmayı veya erken arızayı önlemek için hesaplanmış gerilim dağılımını içerir. Doğru yapıldığında, düzgün bir şekilde monte edilmiş bir PVC gerilebilir kumaş yapısı uzun süre dayanabilir 15 ila 25 yıl minimum bakım ile.

İster ticari bir avlu üzerine gölgelik, ister açık hava etkinlik alanı için gerilebilir bir gölgelik, ister büyük bir mimari membran çatı kuruyor olun, temel kurulum ilkeleri aynı kalır. Bu kılavuz her aşamayı ayrıntılı olarak ele alır, böylece baştan sona güvenilir bir referansa sahip olursunuz.

Kurulumdan Önce PVC Çekme Kumaşını birnlamak

Tek bir alet almadan önce üzerinde çalıştığınız malzemeyi anlamalısınız. PVC çekme kumaşı Polivinil klorürün (PVC) baz polyester iplik ızgarası üzerine lamine edilmesiyle yapılan kaplamalı teknik tekstildir. Bu yapı malzemeye temel özelliklerini kazandırır: yüksek çekme mukavemeti, yük altında boyutsal stabilite, UV direnci ve su geçirmezlik.

Mimari ve ticari tesislerde kullanılan yaygın PVC çekme kumaş ağırlıkları 650 g/m² ila 1.100 g/m² . 650-750 g/m² civarındaki daha hafif kumaşlar gölge yapılarına ve geçici barınaklara uygundur; 900-1.100 g/m²lik daha ağır kumaşlar ise kalıcı çatı kaplamalarında, stadyum gölgeliklerinde ve geniş açıklıklı gerilebilir yapılarda kullanılır.

Kurulumu Etkileyen Temel Özellikler

• Çekme mukavemeti: tipik olarak 3.000–6.000 N/5 cm çözgü ve atkı yönlerinde
• Yırtılma direnci: rüzgar yüklü yapılar için önemlidir
• Termal genleşme: PVC sıcaklıkla genleşir ve daralır; bu da gerilmeyi hesaba katmalıdır
• Yüzey kaplaması: Bazı kumaşlarda, sıkıştırma donanımına tepki verme şeklini etkileyen PVDF veya lake üst kaplamalar bulunur
• Kaynak dikişleri: fabrika kaynaklı dikiş mukavemeti aşağıdaki değerleri karşılamalı veya aşmalıdır Temel kumaş mukavemetinin %80'i

Bu özellikleri anlamak, doğru gerdirme donanımını seçmenize, doğru ön gerdirme değerlerini ayarlamanıza ve kurulum sırasında kumaşın aşırı gerilmesini önlemenize yardımcı olur.

Çekme Kumaş Montajı için Gerekli Alet ve Malzemeler

Kurulum başlamadan önce sahada doğru araçların bulunması zamandan tasarruf sağlar, hataları azaltır ve hem fabrikayı hem de ilgili çalışanları korur. Aşağıda standart bir PVC çekme kumaş kurulumu için ihtiyaç duyacağınız şeylerin kapsamlı bir listesi bulunmaktadır.

Site Hazırlığı: Çoğu Kurulumcunun Acele Ettiği Adım

Yetersiz saha hazırlığı, kurulum sorunlarının başlıca nedenidir. PVC gerilebilir kumaş sahaya ulaşmadan önce, yapısal çerçeve veya sabitleme noktaları tamamen dikilmeli, şakül ve seviye açısından kontrol edilmeli ve imalat çizimleriyle eşleştiği teyit edilmelidir. Şu değerden daha büyük herhangi bir sapma: ±5mm Tasarım boyutlarından kaynaklanan gerginlikler kumaş paneli boyunca eşit olmayan gerilim dağılımına neden olabilir.

Kumaş Sahaya Gelmeden Önce Yapılacak Kontrol Listesi

• Tüm çelik veya alüminyum çerçeve elemanlarının mühendislik çizimlerine göre monte edildiğini, tesisatının yapıldığını ve kaynaklandığını veya cıvatalandığını doğrulayın
• Beton temellerin veya ankraj tabanlarının tam sertleşme gücüne ulaştığını doğrulayın (tipik olarak Standart beton için 28 gün )
• Tüm keder rayı veya kenetleme donanımının çerçeveye önceden monte edilmiş olup olmadığını kontrol edin
• Kare olduğunu doğrulamak için çerçeve açıklığının çapraz boyutlarını ölçün; iki köşegen aynı aralıkta olmalıdır birbirinden 10 mm
• Yapının altındaki ve etrafındaki alanı kalıntılardan, keskin nesnelerden veya açma sırasında kumaşa takılabilecek veya delebilecek herhangi bir şeyden temizleyin.
• Hava tahminini kontrol edin — rüzgar hızları aşılırsa kumaş kurulumuna başlamayın 25 km/saat veya yağmur yakındaysa
• Erişim ekipmanının (iskele, bomlu kaldırma veya yükseltilmiş çalışma platformu) yerinde olduğundan ve güvenlik kontrolünden geçtiğinden emin olun

Sık sık gözden kaçırılan adımlardan biri, kurulum gününde sıcaklığın kontrol edilmesidir. PVC gerilebilir kumaş ideal olarak ortam sıcaklıkları arasında olduğunda kurulmalıdır. 10°C ve 30°C . Çok soğuk koşullarda PVC daha sert ve daha az esnek hale gelir, bu da keder raylarına oturmasını zorlaştırır. Çok sıcak koşullarda kumaş gevşer ve soğuduktan sonra kurulum sonrasında gevşek görünebilir.

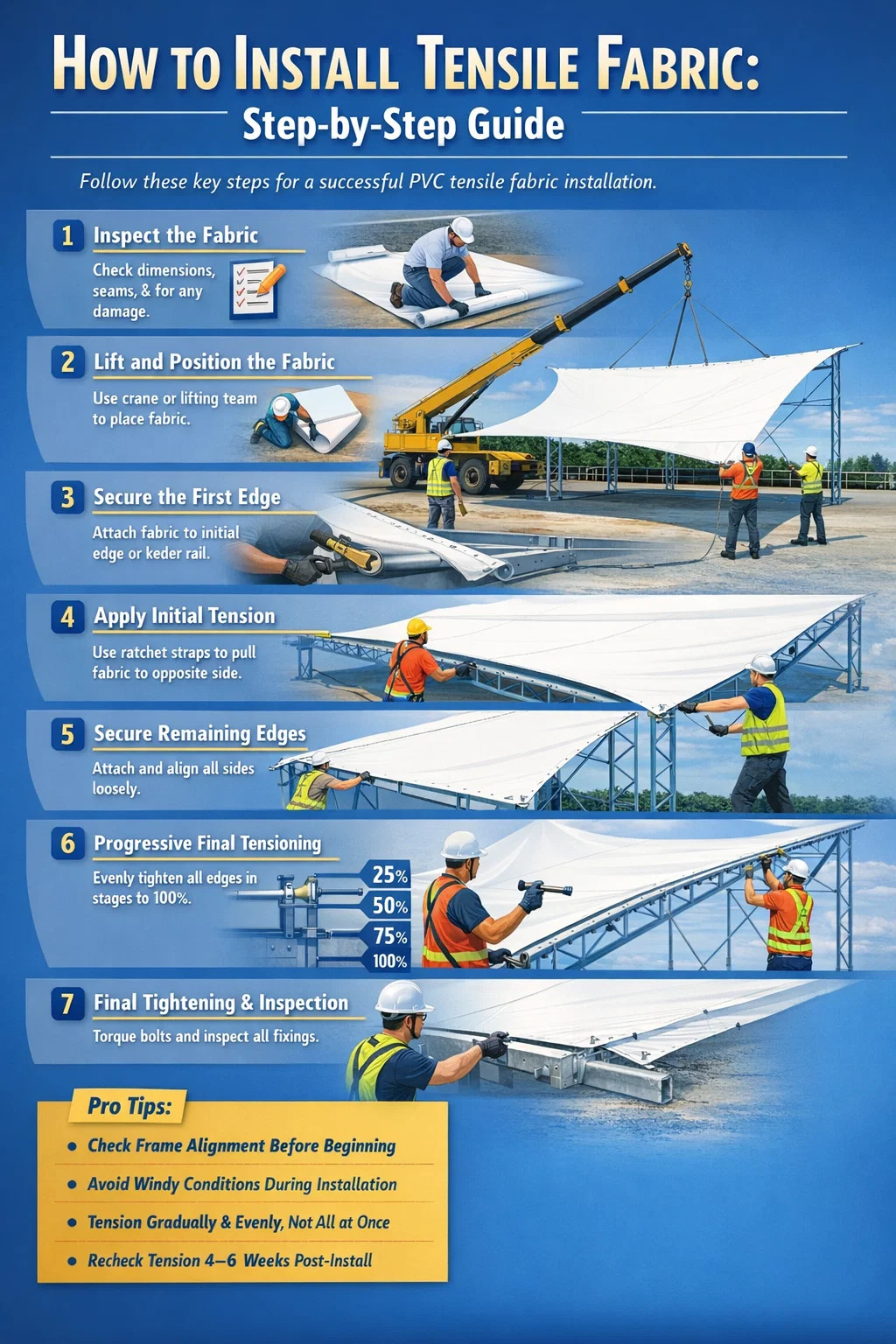

PVC Çekme Kumaşı İçin Adım Adım Kurulum Süreci

Aşağıdaki sıra çoğu ticari ve mimari PVC gerilebilir kumaş kurulumu için geçerlidir. Kullanılan özel kenar bağlantı sistemine (keder rayı, plaka kelepçesi veya kanal içi halat) göre ayarlayın.

Adım 1 – Açmadan Önce Kumaş Panelini İnceleyin

Rulo açılmadan önce kumaş panelinin siparişle eşleştiğini doğrulamak için teslimat belgelerini kontrol edin: doğru boyutlar, malzeme kalitesi ve kaynak dikiş yerleri. Rulo açıldıktan sonra kumaşı temiz bir brandanın veya koruyucu zemin örtüsünün üzerine koyun. Herhangi bir taşıma hasarı (kesikler, aşınma izleri veya deforme olmuş dokuma kayışları) olup olmadığını kontrol edin. Tüm köşe bağlantılarının, halkaların veya keder kenarlarının sağlam ve doğru konumlandırılmış olduğunu kontrol edin.

Kumaşı sert zemin üzerinde sürüklemeyin. Beton veya çakılla kısa süreli temas bile PVC kaplamayı aşındırarak UV direncinden ve uzun süreli dayanıklılıktan ödün verebilir.

Adım 2 – Kumaşı Yapının Üzerine Kaldırın ve Konumlandırın

Yaklaşık 30 m²'nin altındaki küçük paneller için dört ila altı kişiden oluşan bir ekip, kumaşı manuel olarak kaldırabilir ve konumlandırabilir. Daha büyük paneller için, ayırıcı çubuklu bir vinç veya teleskopik yükleyici gereklidir. Kaldırma askılarını yalnızca belirlenmiş kaldırma noktalarına takın; asla kumaş gövdenin kendisine bağlayın.

Kumaşı, en uzun kenar en uzun yapısal elemanla aynı hizada olacak şekilde yapının üzerine konumlandırın. Bu, her bir kenarın bağlantı noktasına ulaşmak için kat etmesi gereken mesafeyi en aza indirerek bir sonraki aşamada eşit olmayan kullanım stresi riskini azaltır.

Adım 3 – İlk Kenarı Sabitleyin

Her zaman sabit veya düşük hareketli bir kenarla başlayın; tipik olarak bir sırt kirişi veya birincil yapısal eleman boyunca düz bir kenar. Keder raylı sistemler için, keder halatını veya kordonunu bir uçtan başlayıp diğerine doğru ilerleyerek alüminyum kanala kaydırın. Keder boncuğunu deforme etmeden yuvaya tamamen oturtmak için lastik bir tokmak ve pürüzsüz kenarlı bir itme aleti kullanın.

Plaka kelepçe sistemleri için, kumaş katını kelepçe plakasının altına konumlandırın, cıvataları parmaklarınızla sıkıştırın ve son sıkma işleminden önce hizalamayı onaylayın. Bu aşamada, tüm sabitlemeler yalnızca elle sıkılmalıdır; son sıkma işlemi daha sonra yapılır.

Adım 4 — Karşı Kenara İlk Gerilimi Uygulayın

İlk kenar sabitlendiğinde karşı kenara geçin. Cırcırlı kayışları veya birlikte gelen çekicileri köşe bağlantılarına veya gerdirme halkalarına takın ve kumaşı bağlantı noktasına doğru çekin. Bu aşamadaki amaç nihai gerginlik değildir; sadece kumaşın yapı boyunca düz durmasını sağlayacak şekilde gevşek bolluğu ortadan kaldırmaktır.

Çekerken kumaş yüzeyini izleyin. Herhangi bir çapraz kırışıklık, çekişin dengesiz olduğunu gösterir. Kumaş panelinin düz ilerlemesini sağlamak için her bir kayıştaki çekme yönünü ve büyüklüğünü bağımsız olarak ayarlayın. Karşı kenar bağlantı donanımına ulaştığında, gevşek bir şekilde sabitleyin - elle sıkılmış kelepçeler veya kısmen yerleştirilmiş keder boncuğu.

Adım 5 — Kalan Kenarları Sabitleyin

Karşılıklı iki kenar gevşek bir şekilde takılmış haldeyken, kalan iki kenar üzerinde aynı sırayı kullanarak çalışın: takın, hizalayın, hafifçe çekin ve gevşek bir şekilde sabitleyin. Bu adımın sonunda, dört kenarın tümü (veya karmaşık şekiller için tüm çevre kenarları) yapıya gevşek bir şekilde bağlanmalıdır. Kumaş hala biraz gevşek görünecektir; bu, bu aşamada beklenen ve doğrudur.

Adım 6 – Aşamalı Son Germe

Bu, tüm kurulumun en kritik aşamasıdır. Son gerdirme, kenardan kenara değil, tüm kenarlara aynı anda kademeli ve eşit bir şekilde uygulanmalıdır. Doğru yöntem çalışmaktır artımlı geçişler : Tüm kenarlara hedef geriliminin %25'ini, ardından %50'sini, ardından %75'ini ve ardından %100'ünü uygulayın. Bu ilerici yaklaşım, kumaşın herhangi bir noktada stres yoğunlaşmadan tüm alanı boyunca eşit şekilde esnemesini sağlar.

Keder ray sistemleri için son gerdirme, ray uç kapaklarına entegre edilmiş gerdirme cıvatalarının veya gerdirmelerin sıkılmasıyla sağlanır. Plaka kelepçe sistemleri için cıvatalar, genellikle belirtilen tork değerlerine kadar sıkılır. 25–40 Nm donanım özelliklerine bağlı olarak M10 paslanmaz cıvatalar için.

Gerdirme boyunca kumaş yüzeyini sürekli olarak izleyin. PVC gerilebilir kumaş panelinin doğru şekilde gerilmiş yüzeyi şöyle olmalıdır:

• Panel boyunca uzanan çapraz gerilim kırışıklıkları yok
• Elle hafifçe bastırıldığında minimum sapmayla gergin
• İstenilen geometride kavisli (tasarıma göre antiklastik, senklastik veya düz)
• Suyun birikmesine izin verecek havuz alanları veya düz noktalar bulunmaması

Adım 7 – Son Cıvata Sıkma ve Donanım Denetimi

Tam gerginliğe ulaşıldığında, her sabitleme noktasının etrafından sistematik olarak dolaşın ve tüm cıvataları belirtilen torkla sıkın. Kalibre edilmiş bir tork anahtarı kullanın; hissederek tahmin yapmak yapısal kurulumlar için kabul edilemez. Bakım günlüğü için her sabitleme noktasına uygulanan tork değerlerini kaydedin.

Keder kordonunun tüm ray kanallarına tamamen ve eşit şekilde oturup oturmadığını kontrol edin. Tam olarak oturmayan herhangi bir kordon bölümü, özellikle rüzgar yükü altında kenar yırtılma arızalarına yol açabilecek lokal bir gerilim konsantrasyonu yaratacaktır.

Çekme Kumaş Sabitleme Sistemleri: Hangisi Kullanılmalı

Kenar sabitleme sisteminin seçimi hem montaj sürecini hem de çekme yapısının uzun vadeli performansını önemli ölçüde etkiler. Burada PVC gerilebilir kumaşla kullanılan en yaygın sistemlerin bir dökümü bulunmaktadır.

Uzun vadeli ticari ve mimari PVC çekme kumaş kurulumları için, keder ray sistemi genellikle tercih edilen seçimdir çünkü gerilimi ayrı nokta sabitlemelerinde yoğunlaştırmak yerine kenar yüklerini sürekli olarak tüm çevre boyunca dağıtır. Bu doğrudan daha uzun kumaş ömrü ve daha az kenar yırtılması riski anlamına gelir.

Gerilebilir Kumaş Kurulumu Sırasında Yaygın Hatalar ve Bunlardan Nasıl Kaçınılacağı

Deneyimli kurulum ekipleri bile önlenebilir hatalar yapmaktadır. En sık yapılan hataları anlamak zamandan, paradan ve muhtemelen kumaş panelinin kendisinden tasarruf sağlar.

Aşırı Germe

Kumaşı tasarım spesifikasyonundan daha sıkı çekmek onu daha güçlü yapmaz; PVC kaplamadaki sürünme deformasyonunu hızlandırır, kaynak dikişlerini tasarım kapasitelerinin ötesinde zorlar ve destekleyici yapıya aşırı yük bindirir. Mimari PVC çekme kumaşı için tasarım ön gerilim değerleri tipik olarak aşağıdaki aralıkta yer alır: 1,5–3,0 kN/m . Her zaman görsel değerlendirmeye değil, mühendislik spesifikasyonuna göre çalışın.

Her Seferde Bir Kenarın Gerilmesi

Diğerleri takılmadan önce bir kenarın tamamen gerilmesi, o tek kenarın başlangıçtaki tüm ön gerilim yükünü asimetrik olarak taşımasına neden olur. Bu, kumaş geometrisini bozar ve eşit olmayan artık gerilimler yaratır. Son gerdirmeye başlamadan önce her zaman tüm kenarları gevşek bir şekilde takın ve her zaman tüm kenarlar boyunca artan geçişlerle gerdirin.

Şiddetli Rüzgarda Kurulum

A PVC çekme kumaşı 50 m² yüzey alanına sahip panel, rüzgarda büyük bir yelken görevi görüyor. Kısmen emniyete alınmış bir panel üzerindeki dinamik yük, saatte 30 km hızla, dört kişilik bir ekibin manuel taşıma kapasitesini aşabilir. Rüzgara bağlı kurulum kazaları, gerilebilir yapı alanlarında hem kumaş hasarının hem de işçi yaralanmasının önde gelen nedenidir.

Yanlış Kumaş Yönü

Çoğu PVC gerilebilir kumaş, çözgü (boyuna) ve atkı (enine) yönlerinde farklı gerilme özelliklerine sahiptir. Mühendislik tasarımı, birincil yük yolu ile hangi yönün hizalanması gerektiğini belirtir. Kumaşın tasarım yönüne göre 90° döndürülmüş şekilde monte edilmesi yapısal performansı önemli ölçüde azaltabilir. Herhangi bir kenarı sabitlemeden önce daima üretim çizimine göre yönü doğrulayın.

Yeniden Gerdirme Kontrolü'nün Atlanması

Yeni PVC gerilebilir kumaş, kurulumdan sonraki ilk haftalarda bir alışma sürecinden geçer. Polyester bazlı iplikler yük altında hafifçe çöker ve kumaş yaklaşık olarak gevşeyecektir. %2–5 başlangıçtaki ön gerilim değerinden Yeniden gerginlik kontrolü ve ayarı Kurulumdan 4-6 hafta sonra standart bir uygulamadır ve her kurulum sözleşmesine dahil edilmelidir.

Geniş Açıklıklı PVC Çekme Kumaş Yapıları için Özel Hususlar

Açık açıklıkları aşan yapılar 15 metre yukarıda açıklanan standart kurulum sırasının ötesine geçen ek karmaşıklık getirir.

Panel Birleştirme ve Saha Kaynağı

PVC çekme kumaşı genellikle rulo halinde üretilir. 1,5 ila 5 metre genişlik . Çok büyük kanopiler, teslimattan önce birden fazla panelin fabrikada birbirine kaynaklanmasını gerektirir. Atölye kaynaklı panellerin taşınamayacak kadar büyük olduğu son derece büyük yapılar için, sahada sıcak hava kaynak ekipmanı kullanılarak saha kaynağı yapılması gerekebilir. Saha kaynakları kontrollü koşullar gerektirir; sıcaklık, nem ve yüzey temizliğinin tümü kaynak kalitesini etkiler. Uygun şekilde yürütülen bir PVC sıcak hava kaynağı, Temel kumaş mukavemetinin %90-95'i .

Ara Destek Kabloları ve Katener Kenarları

Geniş açıklıklı çekme yapıları genellikle serbest kenarlar veya ara destek hatları boyunca paslanmaz çelik katener kabloları içerir. Kablo gerginliği ile kumaş gerginliği arasındaki etkileşim, kurulum sırasında koordineli ayarlama gerektirir. Kablolar, gerdirme kullanılarak belirlenen değerlere kadar ön gerilime tabi tutulur ve kumaş gerilimi, kablo geometrisine göre kalibre edilir. Bu, mühendislik denetimi gerektirir ve eğitimsiz çalışanların görevi değildir.

Çok Panelli Montajlar için Aşamalı Kurulum

Büyük bir çatı birden fazla bitişik panelden oluştuğunda, tamamlanan panellerin bitişik panellerin gerilmesi nedeniyle deforme olmasını önlemek için kurulum belirli bir sırayı takip etmelidir. Tipik olarak kurulum, yapısal geometriye bağlı olarak yapının merkezinden dışarıya doğru veya en yüksek noktadan aşağıya doğru ilerler.

Kurulum Sonrası Denetim Kontrol Listesi

Kurulum tamamlandıktan sonra projeyi imzalamadan önce kapsamlı bir inceleme yapın. Bu, teslim sırasında yapının durumunu belgeleyerek hem montajcıyı hem de müşteriyi korur.

1. Çevrenin tamamını yürüyün ve her sabitleme noktasını inceleyin; keder oturma yeri, plaka cıvata torku veya kanaldaki halat oturma yeri
2. Kumaş yüzeyini zemin seviyesinden kırışıklıklar, eşit olmayan gerginlik alanları veya gözle görülür bozulma açısından kontrol edin
3. Tüm kaynak dikişlerini tabakalara ayrılma veya kabarcıklanma açısından inceleyin; elle soyulabilir herhangi bir dikiş arızalanmıştır ve onarım gerektirir
4. Kumaş geometrisindeki tüm drenaj noktalarının ve alçak noktaların suyu yapıdan doğru şekilde uzaklaştırdığını doğrulayın
5. Hiçbir kumaş kenarının zamanla aşınmaya neden olabilecek çelik veya keskin kenarlarla doğrudan temas halinde olmadığından emin olun.
6. Proje kaydı için tüm sabitleme noktalarının ve genel kurulu yapının fotoğrafını çekin
7. Kurulum sırasında uygulanan tüm tork değerlerini, kullanılan malzemeleri ve ortam koşullarını bakım dosyasına kaydedin
8. Müşteriye, kurulan spesifik PVC gerilebilir kumaş sınıfı için üreticinin bakım ve bakım talimatlarını sağlayın

PVC Çekme Kumaş Yatırımınızı Korumak İçin Bakım Programı

Kurulum işin sonu değil başlangıcıdır. Yapılandırılmış bir bakım programı, gerilebilir kumaş yapılarının hizmet ömrünü önemli ölçüde uzatır. Aşağıdaki tablo, ticari PVC gerilebilir kumaş kurulumları için önerilen bakım aralıklarını özetlemektedir.

Yüzey temizliği için yalnızca pH nötr, PVC uyumlu temizleme solüsyonları kullanın. Kaynak dikişlerine veya sabitleme donanımına yönlendirilen yüksek basınçlı yıkayıcılardan kaçının; sürekli yüksek basınçlı su, suyu plaka kelepçelerinin altına zorlayabilir ve korozyonu hızlandırabilir. Seyreltilmiş nötr deterjanlı yumuşak bir fırça ve ardından temiz suyla durulama, rutin temizlik için yeterlidir.

Bir Uzmanı Ne Zaman Aramalı: Kendin Yap Gerilebilir Kumaş Kurulumunun Sınırları

Her gerilebilir kumaş projesi, kendi kendine kurulum veya özel deneyimi olmayan genel yükleniciler için uygun değildir. Aşağıdaki durumlar, uzman bir çekme yapısı montajcısı veya yapı mühendisinin katılımını gerektirir:

• Açık açıklığı aşan herhangi bir yapı 10 metre
• Yüksek rüzgar bölgelerinde veya korozyon ve rüzgar yükünün özel mühendislik girdileri gerektirdiği kıyı ortamlarındaki yapılar
• PVC gerilebilir kumaş panellerin sahada kaynaklanmasını gerektiren her türlü kurulum
• Yaya yolları, otoparklar, stadyumlar veya geçiş alanları gibi kamusal alanlarda yapısal arızaların ciddi sonuçlara yol açabileceği yapılar
• Belediye onayı veya inşaat ruhsatına uygunluk için mühendislik sertifikası gerektiren projeler
• Orijinal kurulum belgelerinin mevcut olmadığı her türlü yeniden gerdirme veya onarım işi

Karmaşık kurulumlar için bir uzmanı işe almak yalnızca kaliteyle ilgili değildir; aynı zamanda sorumlulukla da ilgilidir. Bir yapı çökerse ve birisini yaralarsa, nitelikli kurulum ve mühendislik belgelerinin bulunmaması, bina sahibi için önemli yasal ve sigorta riskine neden olur.
